Кінцевий індуктивний датчик LJ12A3-4-Z/BX NPN ЧПУ

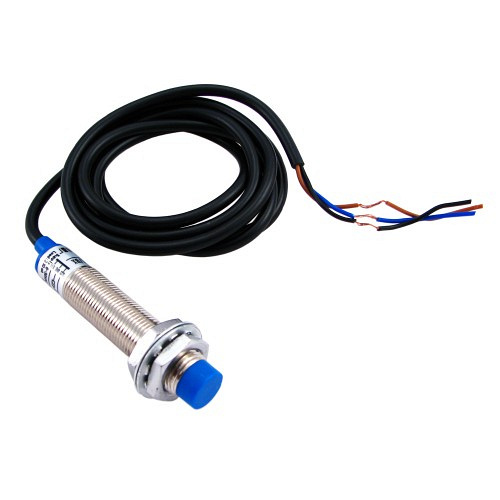

Безконтактний, активний датчик наближення циліндричної конструкції, модель LJ12A3-4-Z/BX із кінцевою зоною спрацьовування, індуктивним принципом дії, NPN полярністю, нормально відкритим станом виходу.

Кінцевий індуктивний датчик LJ12A3-4-Z/BX використовується для контролю розташування металевих об'єктів або відстані до них (активується наявністю металу в зоні спрацьовування). Принцип дії індуктивного датчика заснований на зміні параметрів магнітного поля, створюваного котушкою індуктивності всередині датчика.    Для використання датчика необхідно провести його монтаж. Датчик має бути встановлений чутливим елементом у бік зони вимірювання. Чутливий елемент датчика маркований синім кольором. Датчик може бути встановлений у монтажний отвір діаметром 12 мм та глибиною до 37,5 мм. Для цього на корпусі датчика є дві гайки та дві шайби. Датчик герметичний, тому може бути встановлений в агресивному середовищі з пилом, вологістю, вібрацією тощо. Ступінь захисту датчика IP65. Коли монтаж закінчено, можна підключати датчик до живлення та контролера. Зона спрацьовування датчика приблизно 4 мм. На задній торцевій частині датчика встановлено червоний світлодіод. Він спалахує, коли датчик спрацьовує і горить доти, доки в зоні спрацьовування є металевий об'єкт.
Датчик має транзисторний вихід NPN полярності та нормально відкритий стан виходу.
Кінцевий індуктивний датчик LJ12A3-4-Z/BX має три провідники для підключення до контролера та живлення. Провідники марковані кольором: коричневий – напруга живлення, чорний – вихідний сигнал, синій – загальний провідник (300 мА). Довжина дротів становить 1 м.

Живлення датчика може здійснюватися від будь-якого джерела живлення з напругою 6 – 36 вольт постійного струму.

Характеристики:

модель: LJ12A3-4-Z/BX;
конструкція: циліндричний;
принцип роботи: індуктивний;
полярність виходу: NPN;
стан виходу: нормально відкриттів;
ступінь захисту: IP65;
захист від неправильного підключення живлення: так;
дистанція спрацьовування: 4 мм;
напруга живлення: 6 – 36 В постійного струму;
вихідний струм: 300 мА;
світлова індикація спрацьовування: червоний світлодіод;
довжина дроту: 1 м;
розміри (діаметр х довжина): 12 х 62 мм;
вага: 80 г.
